Beta Narzędzie w fazie testów.

Zaplanuj szalunki ław fundamentowych w przeglądarce

Pracownia szalunkowa to edytor 2D, w którym rysujesz osie ścian i stopy fundamentowe na rzucie, podajesz szerokość ławy i wysokość płyt, a aplikacja dobiera płyty systemu PIONBOX, narożniki i wypełnienia. Otrzymujesz rzut z wymiarowaniem, zestawienie materiałów i rysunki do wydruku. Wszystko liczy się na Twoim urządzeniu.

Otwórz pracownię Jak to działa?

Bez rejestracji, bez instalacji. Działa w aktualnych przeglądarkach na komputerze; na telefonie wygodniej przeglądać niż rysować.

Rzut ław fundamentowych w szalunku Schematyczny rzut fundamentu w kształcie litery L oraz stopy fundamentowej. Wzdłuż ław ustawione są płyty szalunkowe, w narożach elementy narożne, nad rzutem linia wymiarowa w centymetrach. 1050 750 650
  • SystemPIONBOX
  • Wysokość płyt90 / 120 / 150 cm
  • Obliczeniaw przeglądarce
  • EksportSVG · PNG · CSV · PDF
Dlaczego warto

Co daje Pracownia szalunkowa

Zamiast liczyć płyty na kartce, narysuj fundament i pozwól aplikacji zaproponować układ. Ty decydujesz, co poprawić.

  • Dobór płyt dla każdego biegu

    Układ płyt liczony jest osobno dla każdego odcinka ściany, po stronie zewnętrznej i wewnętrznej, z narożnikami i miejscami, w których potrzebne jest wypełnienie. Wynik dostajesz w centymetrach, z wymiarowaniem na rzucie.

  • Własny magazyn płyt

    W oknie „Magazyn” wpisujesz, ile fizycznych sztuk każdej płyty masz do dyspozycji, a dobór nie przekroczy tego stanu. Puste pole oznacza brak limitu.

  • Rysowanie rzutu

    Rysujesz osie ścian (poziome i pionowe) kolejnymi kliknięciami oraz wstawiasz prostokątne stopy fundamentowe. Miarki przy kursorze pokazują odległości do pobliskich osi, a kursor przyciąga się do osi, końców ścian i punktów 1/3, 1/2 i 2/3 ich długości.

  • Ręczna edycja układu

    Automat proponuje układ, ale ostatnie słowo należy do Ciebie: w oknie „Układ płyt” dodajesz płyty o wybranej szerokości, przesuwasz je strzałkami w stronę początku lub końca odcinka, usuwasz i w każdej chwili wracasz do doboru automatycznego.

  • Eksport i wydruk

    Przycisk „Eksportuj” daje rysunek SVG lub PNG, zestawienie CSV oraz wydruk lub zapis do PDF prosto z przeglądarki. Projekt zapiszesz do pliku JSON i wczytasz go później przyciskiem „Otwórz”.

  • Prywatność: wszystko w przeglądarce

    Obliczenia i dane projektu zostają w przeglądarce, nic nie jest wysyłane na serwer. Ostatni projekt jest zapamiętywany na tym urządzeniu i przywracany po ponownym otwarciu pracowni, a plik JSON możesz przenieść na inny komputer.

Zobacz pracownię

Jeden ekran: parametry, rzut i zestawienie

Po lewej narzędzia i parametry, na środku rzut z góry z łańcuchami wymiarowymi, po prawej zestawienie materiałów. Przykład ma obrys betonu 650 × 450 cm i osie 600 × 400 cm.

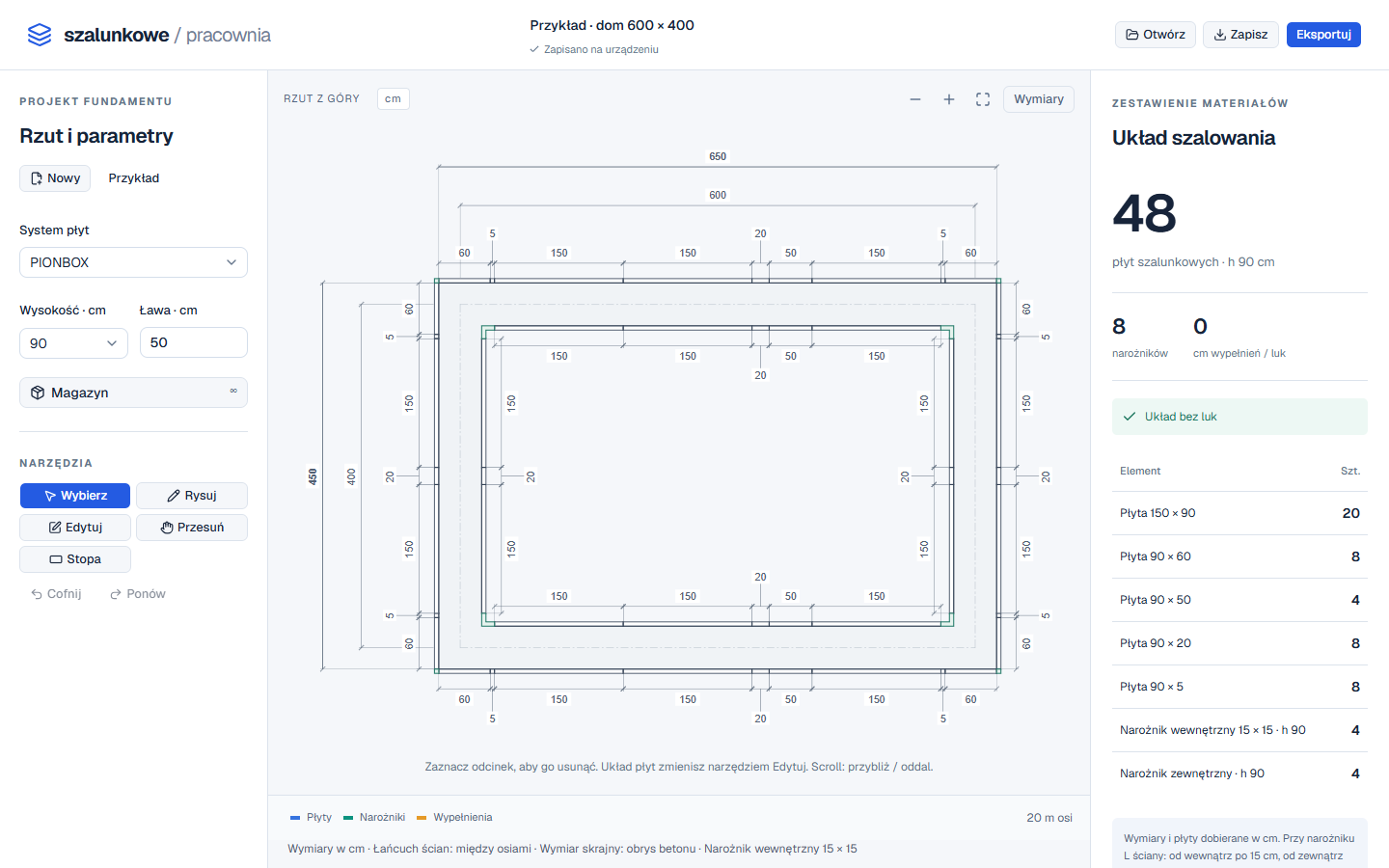

Zrzut ekranu Pracowni szalunkowej: po lewej panel „Rzut i parametry” z systemem PIONBOX, wysokością 90 cm, ławą 50 cm i narzędziami Wybierz, Rysuj, Edytuj, Przesuń, Stopa; na środku rzut z góry fundamentu o obrysie 650 × 450 z wymiarami płyt; po prawej zestawienie „Układ szalowania”: 48 płyt, 8 narożników, tabela elementów.
Widok główny pracowni na komputerze (przykład „dom 650 × 450”, osie 600 × 400, płyty h 90 cm, ława 50 cm). Zestawienie po prawej: 48 płyt, 8 narożników, układ bez luk.
Jak korzystać

Pięć kroków od rzutu do zestawienia

Pierwszy projekt zrobisz w kilka minut. Szczegóły każdego kroku opisuje pełna instrukcja.

  1. Otwórz pracownię

    Kliknij „Otwórz pracownię”. Aplikacja uruchamia się w przeglądarce, bez konta i bez instalacji. Najszybszy start to przycisk „Przykład”, który wczytuje fundament o obrysie 650 × 450 cm.

  2. Ustaw parametry

    Wybierz wysokość płyt (90, 120 lub 150 cm) i wpisz szerokość ławy w centymetrach. Jeśli chcesz, otwórz „Magazyn” i podaj, ile płyt każdej szerokości masz do dyspozycji.

  3. Narysuj osie ścian i stopy

    Narzędziem „Rysuj” klikaj kolejne końce ścian; kursor przyciąga się do osi, końców i punktów 1/3, 1/2 i 2/3 długości. Narzędziem „Stopa” wstaw prostokątne stopy fundamentowe według wpisanych wymiarów albo dwoma rogami.

  4. Sprawdź i popraw układ

    Zestawienie po prawej pokazuje płyty, narożniki i wypełnienia. Narzędziem „Edytuj” wskaż odcinek i w oknie „Układ płyt” ułóż płyty po swojemu; „Wyczyść układ” przywraca dobór automatyczny.

  5. Eksportuj i zapisz projekt

    Przycisk „Eksportuj” daje rysunek SVG lub PNG, zestawienie CSV i wydruk lub zapis do PDF. Przycisk „Zapisz” zapisuje projekt do pliku JSON, który później wczytasz przyciskiem „Otwórz”.

Gotowy na pierwszy projekt?

Otwórz pracownię i narysuj fundament.

Otwórz pracownię Kontakt

Masz uwagi lub znalazłeś błąd? Napisz: Kontakt e-mail. Czytam każdą wiadomość.
